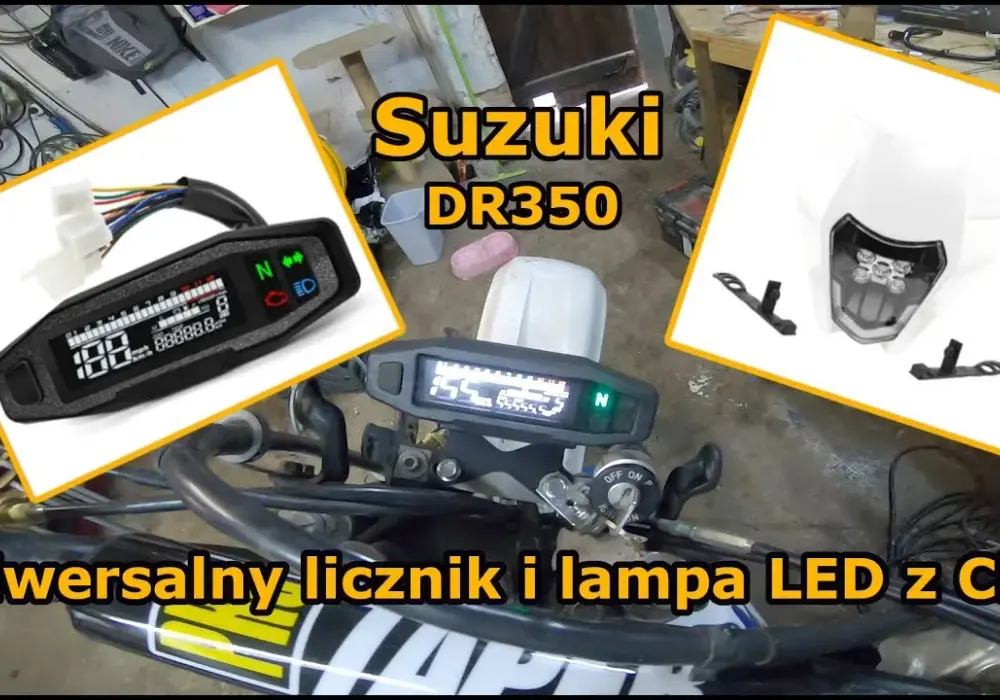

Podłączenie uniwersalnego licznika w motocyklu jest proste tylko na papierze. W praktyce liczą się trzy rzeczy: poprawne zasilanie, pewna masa i właściwy sygnał z czujników, a dopiero potem dochodzi kalibracja, obrotomierz i kontrolki. Poniżej rozpisuję cały proces tak, żeby dało się go wykonać spokojnie, bez zgadywania po kolorach przewodów i bez ryzyka zwarcia.
Najważniejsze rzeczy do ogarnięcia przed pierwszym uruchomieniem
- Najpierw sprawdź instrukcję licznika, bo kolory przewodów potrafią różnić się między producentami.
- Odłącz akumulator i przygotuj miernik, izolację, podstawowe klucze oraz miejsce do pracy.
- Nie ufaj samemu kolorowi kabla - potwierdź funkcję przewodu pomiarem napięcia albo ciągłości.
- Kalibracja obwodu koła jest potrzebna niemal zawsze, jeśli licznik ma pokazywać prędkość dokładnie.
- Czujnik prędkości musi mieć odpowiedni odstęp i solidne mocowanie, inaczej wskazania będą pływać.
- Po montażu zrób test na postoju i krótką jazdę próbną, zanim uznasz instalację za zakończoną.
Co trzeba ustalić zanim ruszysz z przewodami

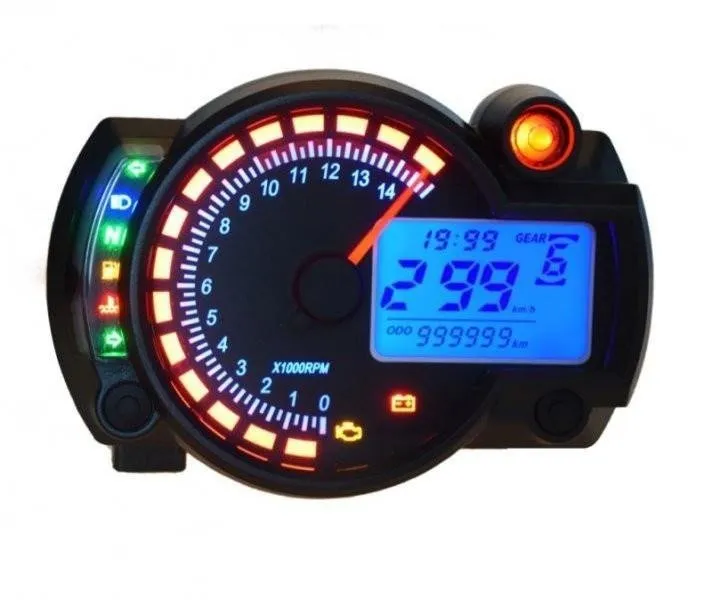

Najpierw sprawdzam, jakie funkcje ma sam licznik. Inaczej podłącza się prosty model z prędkością i przebiegiem, a inaczej wersję z obrotomierzem, kierunkowskazami, kontrolką oleju, luzem czy temperaturą. Im więcej funkcji, tym większa szansa, że część przewodów w ogóle nie będzie potrzebna, a to jest normalne.
Na tym etapie wyłączam zapłon, odłączam minus akumulatora i rozkładam wszystko na stole. Do pracy wystarczy zestaw kilku narzędzi, ale multimetr jest tu ważniejszy niż śrubokręt, bo pozwala potwierdzić masę, plus po stacyjce i ewentualne sygnały z czujników. Dobrze mieć też koszulki termokurczliwe albo porządną taśmę izolacyjną, bo zwykłe skręcenie przewodów i owinięcie ich byle jak to proszenie się o kłopoty.
Ja zaczynam od prostego pytania: czy licznik bierze sygnał prędkości z osobnego czujnika na kole, czy ma współpracować z fabrycznym sygnałem motocykla. To właśnie od tego zależy, czy robota potrwa godzinę, czy pół dnia. Gdy ten fundament jest jasny, można przejść do rozpoznawania kabli bez zgadywania.

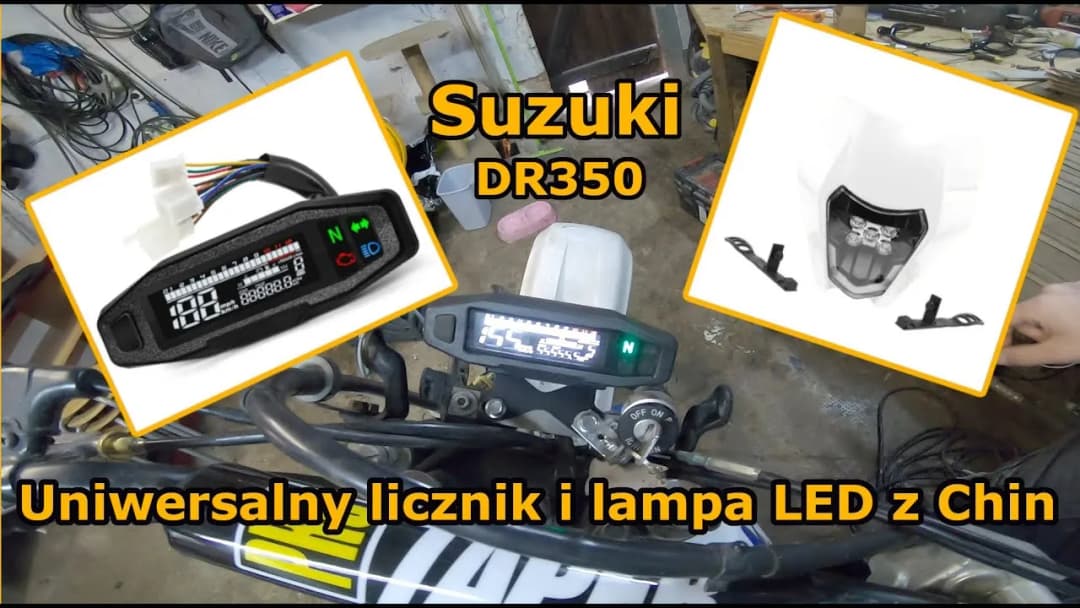

[search_image]schemat podłączenia uniwersalnego licznika motocyklowego przewodyJak rozpoznać przewody i nie pomylić sygnałów
W uniwersalnych licznikach często spotkasz podobną logikę kolorów, ale nie traktuj jej jak żelaznego standardu. Najczęściej czarny oznacza masę, czerwony zasilanie dodatnie, zielony sygnał z czujnika prędkości, biały sygnał obrotomierza, pomarańczowy kierunkowskazy, a żółty kontrolkę oleju lub inne wejście ostrzegawcze. Tyle że u jednego producenta żółty będzie wskaźnikiem temperatury, a u innego wejściem obrotów, więc kolor służy tylko jako trop.
| Funkcja | Najczęstszy kolor w liczniku | Jak to potwierdzić |
|---|---|---|
| Masa | Czarny | Test ciągłości do ramy lub minusa akumulatora |
| Zasilanie po stacyjce | Czerwony | 12 V pojawia się dopiero po włączeniu zapłonu |
| Sygnał prędkości | Zielony | Przewód z czujnika przy kole, magnesie lub skrzyni |
| Obrotomierz | Biały | Wejście z cewki, ECU albo przewodu zapłonowego zgodnie z instrukcją |
| Kierunkowskazy | Pomarańczowy | Osobne wejścia lewe/prawe albo wspólna kontrolka |
| Kontrolka oleju lub ostrzeżenie | Żółty | Sprawdź, czy licznik oczekuje masy, czy plusa na wejściu |
Uwaga: w części motocykli japońskich masa bywa zielona, więc jeśli schemat nie zgadza się z kolorem z licznika, nie wyciągaj wniosków na oko. Miernik pokaże prawdę szybciej niż opis z aukcji. Jeśli przewód ma odpowiadać za obroty, sprawdzam też, czy licznik przyjmuje sygnał z cewki, czy tylko z ECU, bo tu łatwo o pomyłkę i bardzo niestabilne wskazania.
Po takim rozpoznaniu zostaje już tylko połączenie przewodów zgodnie z funkcją, nie z przypuszczeniem. To jest moment, w którym montaż zaczyna być przewidywalny, a nie przypadkowy.
Podłączanie krok po kroku bez zwarć
Najbezpieczniej robić to w kolejności, która ogranicza liczbę błędów. Ja zwykle zaczynam od przewodów zasilających, potem przechodzę do sygnałowych, a na końcu zajmuję się kontrolkami i dodatkowymi funkcjami.
- Podłącz masę do pewnego punktu na ramie albo bezpośrednio do minusa akumulatora, jeśli producent licznika tego wymaga.
- Podłącz plus po stacyjce, a nie stałe zasilanie, jeśli licznik ma uruchamiać się razem z kluczykiem.
- Dodaj przewód podświetlenia, jeżeli licznik go ma, i najlepiej podepnij go do obwodu świateł pozycyjnych.
- Wepnij sygnał prędkości z czujnika, zachowując zalecany układ biegunów i odstęp od magnesu.
- Podłącz obrotomierz tylko do źródła wskazanego w instrukcji, bo w niektórych instalacjach sygnał z cewki jest zbyt mocny.
- Dołóż kontrolki kierunkowskazów, luzu, oleju, długich świateł albo rezerwy, ale każdą sprawdzaj osobno.
- Zabezpiecz wszystkie połączenia koszulką termokurczliwą albo bardzo starannie taśmą, a przewody poprowadź tak, by nie ocierały o główkę ramy.
W motocyklu liczy się odporność na drgania, więc zwykły, luźny lut bez zabezpieczenia nie jest dobrym pomysłem. Lepszy jest poprawnie zaciśnięty konektor albo lut schowany pod koszulką termokurczliwą. Jeśli łączenia zostawisz na skrętce, usterka zwykle wyjdzie dopiero po kilku przejażdżkach, kiedy zacznie gubić masę albo przerywać sygnał.
Jeżeli licznik ma wejście obrotów i zaczyna pokazywać bzdury, nie dokładaj od razu nowych kabli. W wielu modelach pomaga zmiana punktu poboru sygnału albo dołożenie rezystora 1 MΩ w szereg, gdy sygnał z cewki jest zbyt silny. Kiedy wiązka jest już spójna, przechodzę do czujnika prędkości i samej kalibracji.
Czujnik prędkości i kalibracja obwodu koła
Jeśli twój licznik nie bierze prędkości z fabrycznego sygnału, trzeba zamontować osobny czujnik. Zwykle działa to na magnesie i kontaktronie albo na czujniku Halla. W praktyce oznacza to jedno: czujnik musi widzieć magnes w odpowiednim odstępie, inaczej będzie gubił impulsy albo zawyżał wynik.

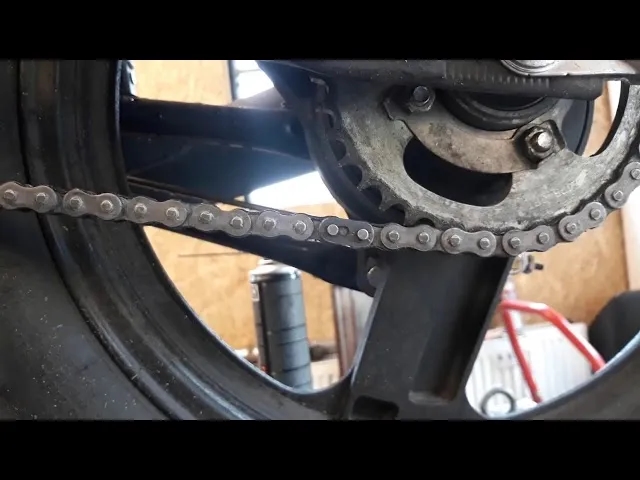

Najczęściej montuję magnes na tarczy, zębatce albo innym obracającym się elemencie, a sam czujnik ustawiam równolegle do jego ruchu. Typowy luz montażowy to około 5-8 mm, ale zawsze trzymam się instrukcji konkretnego modelu, bo jedne czujniki znoszą większy dystans, a inne wymagają bardzo ciasnego ustawienia. Jeśli odległość jest zbyt duża, prędkość zaczyna skakać; jeśli za mała, czujnik może się ocierać lub łapać zakłócenia.
Kalibracja jest równie ważna jak sam montaż. Najprościej zmierzyć obwód koła z normalnym ciśnieniem w oponie i przy typowym obciążeniu motocykla. Ja robię to prosto: zaznaczam punkt na oponie, przetaczam motocykl o pełny obrót i mierzę odległość po podłożu. Ten wynik wpisuje się potem w licznik jako wartość obwodu lub średnicy, zależnie od menu.
W wielu licznikach wejście do ustawień odbywa się przez przytrzymanie dwóch przycisków przez około 2 sekundy, a potem przejście do ekranu obwodu koła i ewentualnie liczby impulsów na obrót. To ważne, bo niektóre modele wymagają nie tylko wpisania obwodu, ale też ustawienia liczby impulsów, czyli tego, ile sygnałów ma dostawać sterownik na jeden obrót koła. Gdy ten parametr jest błędny, nawet idealny montaż da złą prędkość.
Po zapisaniu ustawień warto porównać wskazania z GPS-em albo z innym pewnym źródłem. Jeśli różnica jest mała, zostawiasz temat. Jeśli jest duża, wracasz do obwodu koła albo do ustawienia impulsów i korygujesz je przed wyjazdem na trasę.
Najczęstsze błędy po montażu i co zwykle jest ich przyczyną
Po pierwszym uruchomieniu najwięcej problemów wynika nie z uszkodzonego licznika, tylko z jednego źle podpiętego przewodu. Właśnie dlatego lubię rozbijać diagnostykę na objaw i przyczynę, zamiast od razu zakładać awarię sprzętu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Licznik nie włącza się po przekręceniu kluczyka | Brak plusa po stacyjce albo słaba masa | Napięcie na czerwonym przewodzie i ciągłość masy |
| Prędkość skacze albo pokazuje za dużo | Błędny obwód koła, zły odstęp czujnika, za słaby magnes | Kalibrację i odległość 5-8 mm |
| Obrotomierz wariuje | Zły punkt poboru sygnału albo za mocny impuls z cewki | Źródło sygnału i ewentualny rezystor w torze |
| Kierunkowskazy świecą odwrotnie lub migają dziwnie | Pomylenie wejść lewego i prawego kierunku albo wspólnej masy | Polaryzację przewodów sygnałowych |
| Kontrolka działa tylko przy wyłączonych światłach | Zły punkt masy lub mieszanie dwóch obwodów | Separację mas i wspólny punkt odniesienia |

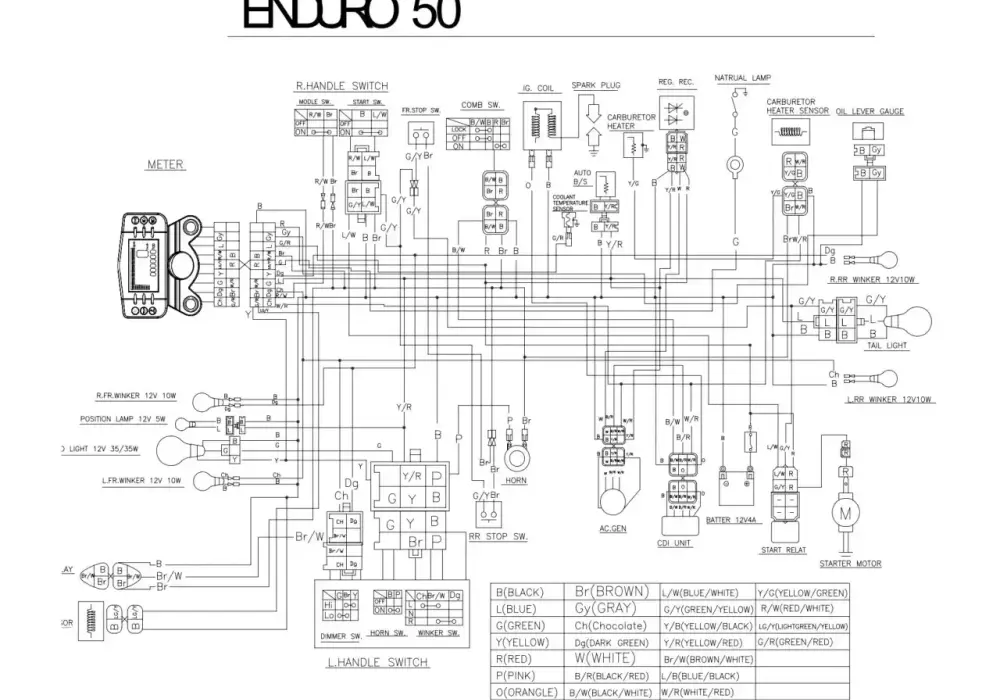

W kilku motocyklach, zwłaszcza w lekkich enduro i starszych 50-kach, trafia się ciekawszy problem: dwa osobne punkty masy, na przykład jeden od akumulatora, a drugi od obwodu oświetlenia. Wtedy licznik potrafi działać tylko częściowo, wariować po włączeniu świateł albo gubić kontrolki. W takich przypadkach pomaga przerobienie masy na jeden pewny punkt, czasem przez przekaźnik, a czasem przez podpięcie pod solidny element instalacji, na przykład obudowę reflektora, jeśli producent tak to przewidział.
Jeżeli coś nie działa, nie poprawiaj wszystkiego naraz. Ja zawsze testuję po kolei: zasilanie, masa, prędkość, obroty, kontrolki. Taki porządek oszczędza czas, bo od razu wiadomo, który obwód psuje cały efekt. Kiedy objawy są już zidentyfikowane, zostaje ostatni etap - doprowadzenie montażu do stanu, w którym licznik naprawdę można uznać za gotowy do jazdy.
Na co patrzeć po pierwszej jeździe testowej
Po krótkiej jeździe testowej wracam do motocykla i sprawdzam nie tylko wskazania, ale też sam montaż. Drgania, temperatura i wilgoć szybko pokazują, czy połączenia są trwałe, czy tylko wyglądają dobrze na postoju. Jeśli coś ma się poluzować, zwykle dzieje się to właśnie po pierwszych kilkunastu kilometrach.
- Sprawdź, czy licznik nie przestawił się na uchwycie i czy przewody nie napinają się przy skręcie kierownicy.
- Dotknij złączy po jeździe - nie powinny być ciepłe, a tym bardziej gorące.
- Porównaj prędkość z GPS-em lub innym pewnym źródłem i w razie potrzeby skoryguj obwód koła.
- Upewnij się, że obrotomierz nie faluje na wolnych obrotach i nie przeskakuje przy przyspieszaniu.
- Sprawdź, czy kontrolki działają wtedy, kiedy powinny, a nie przy przypadkowych wstrząsach.
Jeśli po takiej próbie wszystko działa stabilnie, montaż można uznać za skończony. Jeżeli nie, wracam do dwóch punktów, które najczęściej robią różnicę: masa i kalibracja. To właśnie one najczęściej decydują o tym, czy uniwersalny licznik będzie służył bez problemów, czy będzie irytował przy każdej jeździe. W praktyce lepiej poświęcić jeszcze godzinę na poprawki niż później szukać losowej usterki w środku sezonu.
